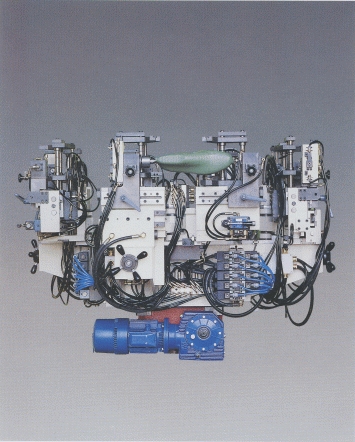

La macchina PALSER ART.030 permette di realizzare forme articolate con un solo operatore in una sola macchina, eseguendo in ciclo completamente automatico tutte le lavorazioni necessarie a realizzare articolazioni della forma tipo Alfa oppure Tendo.
Le forme vengono restituite già montate e pronte per le successive lavorazioni di finitura
DESCRIZIONE DEL CICLO DI LAVORO
tazione1: si carica la forma sul morsetto e si avvia il ciclo di lavoro; il gruppo di foratura esegue i fori per alloggiare le spine per il fissaggio della molla.
Stazione 2 : la sega a nastro gestita da controllo numerico esegue il taglio seguendo la geometria dell’articolazione.
Stazione 3 : la fresa a catena realizza la sede della molla sul lato del calcagno e su quello della punta.
Stazione 4 : la macchina inserisce la molla e le spine di fissaggio , concludendo l’assemblaggio della forma articolata.
Le 4 operazioni di foratura, taglio, cavatura e montaggio dello snodo avvengono contemporaneamente sulle 4 stazioni.
Il tempo di ciclo medio della macchina e di circa 30-35 sec per forma.
CARATTERISTICHE TECNICHE
Foratura: motore 2 Kw 2800 giri/min, movimentazione idraulica con funzioni di centrino e rompitruciolo.
Taglio: motore 2 Kw 1400 giri/min, movimentazione tramite CN , geometria parametrica.
Cavatura: fresa a catena diam. 35x6, motore 2
Kw 2800 giri/min, movimentazione idraulica.
Montaggio: manipolatore idraulico, alimentazione spine e magazzino molle, inserimento spine idraulico.
Morsetti: azionamento idraulico indipendente.
Tavola girevole: 4 posizioni motore 1.1/0.6 Kw 1400/700 giri/min.
Impianto idraulico: pompa a portata variabile,motore 5 Kw 1400 giri/min.
Controllo elettronico: PLC programmabile 24 V c.c. con memoria indelebile.
Impianto elettrico: alimentazione 220/380 V 50Hz con sistemi di sicurezza a norme vigenti.
Dimensioni: 2800x2100x2200 mm
Peso: 3000 Kg
